复合管换热器

防堵抗蚀复合管换热器技术原理：

氟塑料管：分子结构中含有氟原子的一类塑料。由于氟原子的存在，这类塑料展现出许多优异的特性，包括的电绝缘性能、的耐热性、耐油性、耐溶剂性和耐磨性，以及良好的耐湿性和耐低温性。

氟塑钢管：将可溶性聚四氟乙烯（PFA）通过热熔方式成型与金属管表面，并与金属管无缝紧密结合在一起的一种复合材料，常用于低温环境中（260℃以下）防止腐蚀和结垢的高效换热器制造。

防堵抗蚀复合管换热器工作原理：

防堵抗蚀复合管换热器的工作原理‌是通过其内部的换热管来实现热量交换。防堵抗蚀复合管换热器通常采用小管径薄壁的氟塑料管+不锈钢管组合为复合管，氟塑料换热管起防腐抗蚀作用，不锈钢换热管作为基材，起支撑稳定作用，这些管子的管壁热阻较小，且在换热过程中，管内流体大多处于紊流状态，这大大提高了防堵抗蚀复合管换热器的总传热系数‌。尽管氟塑料的导热性能比金属差，但由于采用小管径薄壁管和紊流状态，而且氟塑料管表面能低，不结垢，其传热效果仍然非常高效。

防堵抗蚀复合管换热器结构特点：

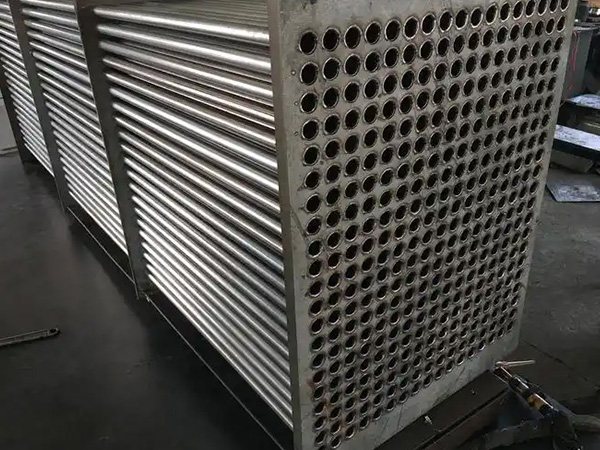

结构：防堵抗蚀复合管换热器的结构有卧式和立式及错流和顺流两种型式。它们的主要部分都是由许多小直径薄壁的氟塑料传热软管及不锈钢管组成的管束。常用的管子规格有多种﹐外径×壁厚分别为3～6mm×0.3～0.6mm。管束包含有60～5000根管子﹐管板为2205或316L﹐管束插板形式为特种柔性连接，无需焊接。

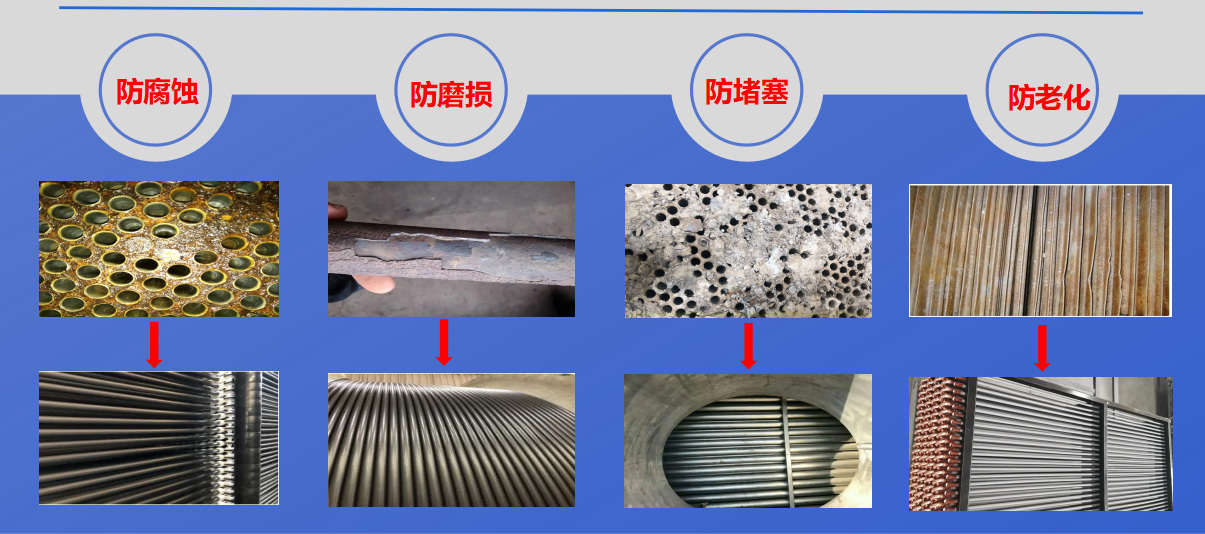

特点：防堵抗蚀复合管的化学性能极稳定﹐抗腐蚀防堵性能好。 防堵抗蚀复合管管壁表面光滑﹐并且有适度的挠性﹐使用时微有振动﹐故不易结垢。 防堵抗蚀复合管换热器体积小﹐结构紧凑﹐设备单位体积内传热面积为普通金属管的管壳式换热器的4倍多。挠性的防堵抗蚀复合管能在流体的冲击和振动中安全工作﹐管束可按需要制成各种特殊形状。 防堵抗蚀复合管的导热系数低﹐力学性能较金属差﹐不耐高温。采用小直径﹑薄管壁﹐可补偿其导热系数和力学性能，特别适用于低压和低温抗腐蚀场合。

防堵抗蚀复合管换热器性能比较：
