脱硫浆液余热回收工艺

应用8  脱硫浆液余热回收工艺

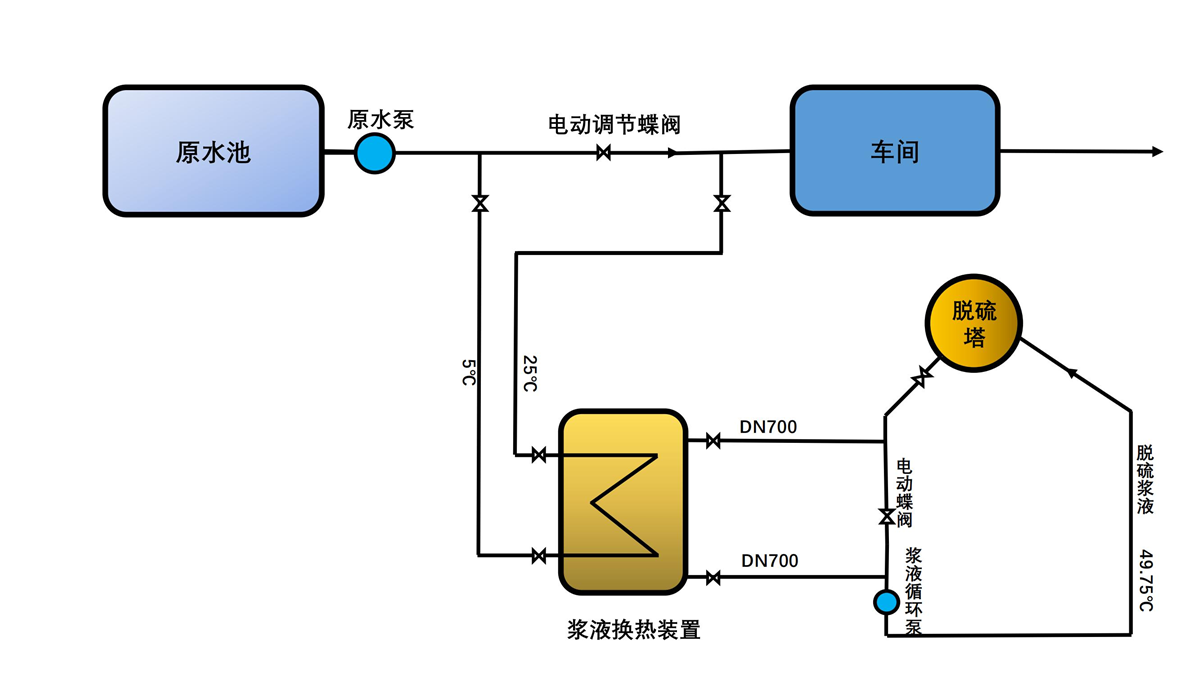

在脱硫蕞上层浆液循环泵的进口管道并联安装不锈钢立式换热器一台，换热器采用下进下出双流程形式，由脱硫塔循泵进口管道安装一台联络阀，由塔侧开旁通引至换热器，浆液与化水原水进行换热，降温后的浆液接至联络门后引入循泵入口连续循环。为防止循环泵定期切换期间换热器停运内部沉积浆液，在换热器蕞下部增设排污阀，在短期停运期间将内部浆液排入集水坑。

在生水池工业泵出口处接一路管道将水引至换热器进行加热后将水引回原运行管道，运行时水侧压力大于浆液侧压力确保运行安全。化水管道需安装闸阀用于系统切换，换热器同脱硫塔之间安装3碟阀用于切换和隔离。
